商品の紹介Our Items


HF帯/13.56MHz ICタグ    UHF帯は23より38

1. 13.56MHz 超小型金属埋め込みICタグ/3Φ×5mm金属埋め込み型
  (金属対応) NFC 準拠

型式:R200-AP3DM5A
形状:3Φ×5mm

交信距離:0~2mm *1 ・動作温度:-25~80℃ ・保存温度:-25~100℃
・材質:pps ・貼付:金属埋込み ・IC: I-CODE SLI
*1:金属への取り付け位置、使用する環境で異なります。詳細はお問い合わせください
特徴

・通常の通常のICタグでは不可能な金属内に埋め込むことができます。
・耐環境性に優れています。(耐熱100℃(参考値))
・小型のため取り付け場所を選びません。
・ICはISO15693およびISO14443のすべてのICに変えることができます。 FeRAMも可能です。
主な用途機械部品管理、ベアリング管理、精密機器管理、金属部品管理
応用例:基準点の情報(緯度、経度等)を読む/下図
・オムロン社のリーダライター(V680ーCHUD)にアタッチメントアンテナ
 (当社製R200-AT1-OM1A)を取りつけて、読み書きする。

・種々ある先の小さなペン型アンテナを持つリーダライタで読み書きする。
今、お使いのリーダライタで読める様にアタッチメントアンテナを設計します
。(ご相談ください)


*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog1R200-AP3DM5A.pdf へのリンク

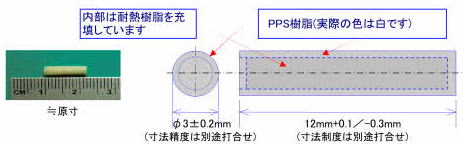

2. 13.56MHz 超小型金属対応ICタグ/3Φ×12mm スティックタグ
  (金属対応&非金属) NFC 準拠

型式:R200-HP3DM12C
形状:3Φ×12mm

・交信距離:44~50mm   *1
・動作温度
:-25~80℃ ・保存温度:-25~
160℃ *2
・材質:pps ・防水:
IP68 ・貼付:金属貼付け ・IC: I-CODE SLI
*1:金属への取り付け位置、使用する環境で異なります。詳細はお問い合わせください。
*2:(参考値) 実際の使用環境下でお試しの上、ご使用ください。
特徴:
・通常のICタグでは不可能な
金属体上での読取り/書き込みが可能です。
・スリット等を用いれば
金属内に埋め込むことができます。
・耐環境性に優れています。(
耐熱160℃/参考値)
防水性に優れています。(IP68以上)
・ICはISO15693およびISO14443の全てにご指定可能です。FeRAMも可能です。

仕様:作動距離:自由空間 MAX40mm  金属体上 40mm(タカヤ製アンテナ201A)
        金属に埋め込んだ場合の作動距離は別途お問い合わせください
主な用途:生産機器管理、工具管理、精密生産機器への組み込み、ラックサーバ管理、道路基準点 等

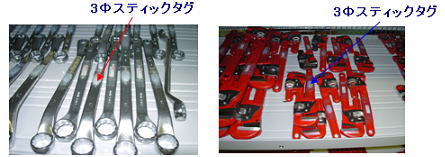

応用例:工具管理/電力会社(発電設備)での工具管理使用例


応用例:スリット付基準点(国土交通省)にφ4×8mmのスティックタグを埋込んだ使用例

*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog2R200-HP3DM12C.pdf へのリンク

3. 13.56MHz 超小型打込みICタグ/4Φ×37mm 杭タグ・頭6Φ (非金属) NFC 準拠

型式:R200-HP4DM37BC-6
形状:4Φ×37mm・頭部6Φ

・交信距離:55~70mm *1
・動作温度:-25~80℃ ・保存温度:-25~160℃ ・材質:pps
・防水:
IP68 ・貼付:木材埋め込み金属貼付けともにOK ・IC: I-CODE SLI
*1:使用するリーダライタまたは環境で異なります。詳細はお問い合わせください。
特徴:頭部に6Φの+ネジ部があります。また先端は尖った形状をしていますので、材木、植林、部品内にね    じ込む事ができます。
・耐環境性に優れています。(耐熱
160℃/参考値)
防水性に優れています。(IP68)
ICはISO15693およびISO14443の全てにご指定可能です。FeRAMも可能です。
主な用途:材木管理 植林管理 プラスチック境界杭への打ち込み用。


4. 13.56MHz  小型&中型&大型スティックICタグ (金属対応&非金属)NFC 準拠

*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog4R200-SP2.3DM12Aetc.pdf へのリンク
Catalog4-2
R200-SP2.3DM12A.pdf へのリンク


5. 13.56MHz Φ14.5mm&Φ10mm 金属対応ICタグ (金属対応) NFC 準拠

φ10×2.6t     φ14.5×3.0t
型式:R200-HP10DM2.6T  型式:R200-HP14.5DM3.0T

・動作温度:-40~90℃ ・保存温度:-40~120℃ *1・材質:PA9T ・防水:IP68
・貼付:金属 ・IC: I-CODE SLIX

*1:(参考値) 実際の使用環境下でお試しの上、ご使用ください。
特徴:
・通常のICタグでは不可能な
金属上または金属側面での読み取り/書き込みが可能です。
金属内に埋め込むことも可能です。先端を金属面から1mmほど出すとより良いです
・耐環境性に優れています。 特に
防水性(IP68)に優れています。
主な用途:資産管理 流通管理 工具管理、精密生産機器への組込み
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
catalog5R200-HP10DM2.6T&R200-HP14.5DM3T.pdf へのリンク

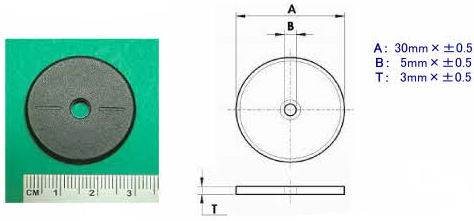

6. 13.56MHz Φ22 & Φ30mm FRAM 金属対応ICタグ (金属対応) NFC 準拠

  φ22×ID3×3.1t  φ30×ID5.2×2.5t
型式:R200-HP22DM3.1C     型式:R200-HP30DM3C
型式:R200-HP22DM3.1F
・動作温度:-40~90℃ ・保存温度:-40~120℃ *1・材質:PA9T ・防水:IP68
・貼付:金属 ・IC:
FRAM I-CODE SLIX
*1:(参考値) 実際の使用環境下でお試しの上、ご使用ください。
特徴:
・2KバイトFRAMのメモリー容量(
2,000バイトのユーザ領域含む)タグも含まれる。
・タグ中心に取付け穴を設けているので
金属に容易に貼ることが出来ます。
耐熱性 (120℃) に優れています。特に防水性 (IP68) に優れています
・ICは最新の I-code SLIX または
FRAM/ MB89R118 を使用しています。
主な用途:資産管理 流通管理 精密生産
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog6R200-HPDM3.1CD&R200-HP30DM3CF.pdf へのリンク

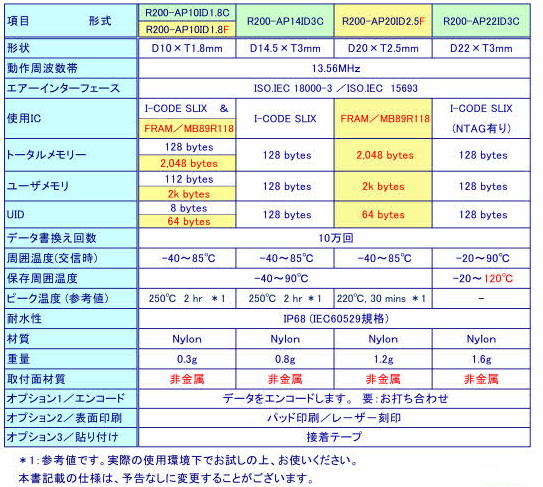

7. 13.56MHz  コイン状 ICタグ (FRAM(2kバイト)タグ含む) (非金属)NFC 準拠

  写真は  φ22×2.25t  型式:R200-AP22ID2.2C
型式:R200-AP10ID1.8C  型式:
R200-AP10ID1.8F  型式:R200-AP14ID3C
型式:R200-AP20ID2.5C  型式:
R200-AP20ID2.5F  型式:R200-AP22ID2.2C
*型式末記号FがFRAM/ユーザメモリ2k バイト
・動作温度:-40~85℃ ・保存温度:-40~90℃ ・材質:PA9T ・防水:IP68
・貼付:非金属 ・IC:
FRAM(2kバイト) I-CODE SLIX
特徴:
ユーザメモリ 2k byte FRAM も用意しています。
耐熱性に優れています。ピーク温度
250℃ 2時間/型式:R200-AP14ID3C (参考値) *1
防水性 (
IP68) に優れています。 使用環境で試験してご確認下さい。
レ-ザ-刻印等の表面印、刷両面テープでの貼り付けも可能です。
  *1 参考値です。実際の使用環境でお試しの上、お使いください

主な用途:倉庫管理 行程管理 資産生産

*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog7R200-AP10ID1.8CF&R200-AP20ID2.5CFetc..pdf へのリンク

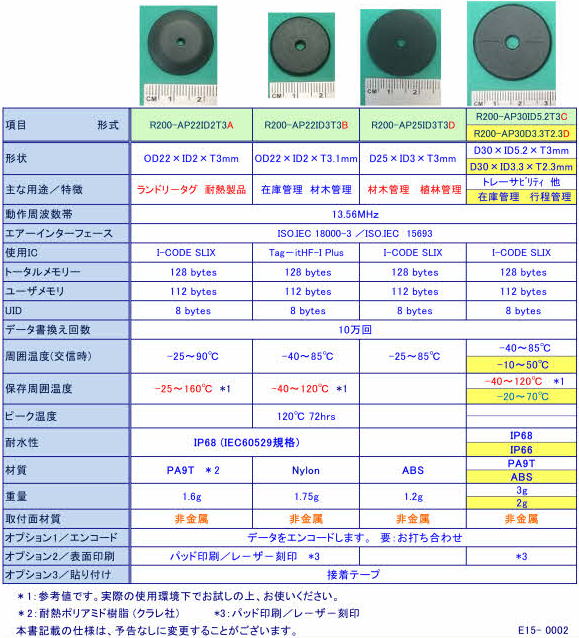

8. 13.56MHz  HF帯ドーナツ状 ICタグ (非金属) NFC 準拠

特徴:
中心に取り付け穴があり、簡単に非金属表面に固定することができる
R200-AP22ID2T3Aは保存温度160℃ (参考値)、はランドリータグ、耐熱を必要とする
 在庫管理に使用
できます。
型式末尾 A、B、Cの製品は 防水性 (IP68) に優れています。
型式末尾 D の製品は 価格を低く抑えた製品です。
レ-ザ-刻印等の表面印刷、両面テープでの貼り付けも可能です。

*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog8R200-AP22ID2T3ABCDetc..pdf へのリンク

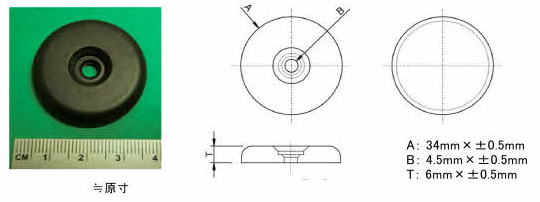

9. 13.56MHz  34Φ 金属対応耐熱ICタグ (金属対応) NFC 準拠


 型式:
R200-AP34DM6T
・動作温度:-40~85℃ ・保存温度:-40~160℃ *1 ・材質:PA6 ・防水:IP68
・貼付:金属 ・IC: I-CODE SLIX
*1:(参考値) 実際の使用環境下でお試しの上、ご使用ください。
特徴

耐熱性 (160℃) に優れています。使用環境で試験してご確認ください。
 ・
取り付け穴を有しているため、金属に直接取り付けることができます。
 ・
防水性(IP68)に優れています。 使用環境で試験してご確認下さい。
 ・ケースは耐薬品性、耐衝撃性に優れた PA6(6ナイロン) を使用

主な用途:機械部品管理、リース機械管理、ホークリフト管理
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog9R200-AP34DM6T.pdf へのリンク

10. 13.56MHz 金属対応フレキシブル透明ICタグ (金属対応) NFC 準拠

寸法: L65×W25×T3.5
型式 R200-AP65DM25B3T
・動作温度:-25~55℃ ・保存温度:-15~75℃ ・材質:PVC ・防水:IP68
・貼付:金属 ・IC: I-CODE SLIX

特徴
金属体の取り付けて、資産管理、製品管理、物流管理に適します。
・シールタイプのため
金属曲面にも貼り付け可能です。
・タグ表面は
オフセット印刷、シルク印刷等カラー印刷が可能です。バーコードも印刷可能です。
・タグ本体はは
完全防水(IP68)です。
主な用途:資産管理 流通管理 精密生産
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog10R200-AP65DM25B3T.pdf へのリンク

11.
13.56MHz 21Φ×5.6mm 金属対応耐熱防水コインタグ (金属対応) NFC 準拠

型式:R200-HP21DM5.6BT
形状:21Φ×5.6mm

・交信距離:10~20mm (金属上)  *3
・動作温度:-25~80℃ ・保存温度:-25~
200℃ *1
・材質:pps
・防水:IP68 ・貼付:金属貼付けor埋込み  ・IC: I-CODE SLI

*1:(参考値) 実際の使用環境下でお試しの上、ご使用ください。
特徴:
金属体に取り付けられます
耐環境性(200℃)に優れています。特に耐熱性に優れています。樹脂部耐熱PPS使用。内部シリコン充填。
・2次成形を施していますので樹脂に繋ぎ目がなく、
防水性 (IP68以上) に優れています。
・ISO/IEC15693対応の全てのリーダライタで読み書き可能です。

仕様:この型は金属に埋め込む事が多いので、埋め込み方法、作動距離等は別途お問い合わせください
用途:ボルト内臓タグ、機械部品管理、金型管理
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog11R200-AP!DM5.6T.pdf へのリンク

12. 13.56MHz  耐熱ボルト内蔵タグ (ISO15693/I-CODE SLI) (金属対応) NFC 準拠

型式:R200-HP21DM5.6BT24L9形状:
タグ本体
・外径:21mm・ 厚み:5.6mm ホルダー部・形状:六角ボルト・外径:HEX:24mm・厚み: 9mm
材質:SUS304
 ねじ部・M8×10表面処理クロメイト
型式:R200-24D21BT10M
・動作温度:-40~80℃ ・保存温度:-25~200℃ *1 ・材質:pps
・防水:IP68 ・金属取り付け  ・IC: I-CODE SL
*1:(参考値) 実際の使用環境下でお試しの上、ご使用ください。
特徴

金属体に取り付けられます。・耐環境性に優れています。特に防水性、耐熱性に優れています。
・樹脂部にPPS使用、内部シリコン充填。→耐熱200℃,1000時間(参考値)
・ISO15693対応の全てのリーダライタで読み書き可能です。
ボルト部とICタグ部に接着剤を使用していません。
・ねじ部の種類、寸法は変更可能です。

用途建設機械、切削台管理(大手タービンメーカ)、金型管理
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog12R200-24D21BT10M.pdf へのリンク

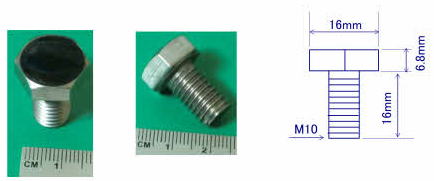

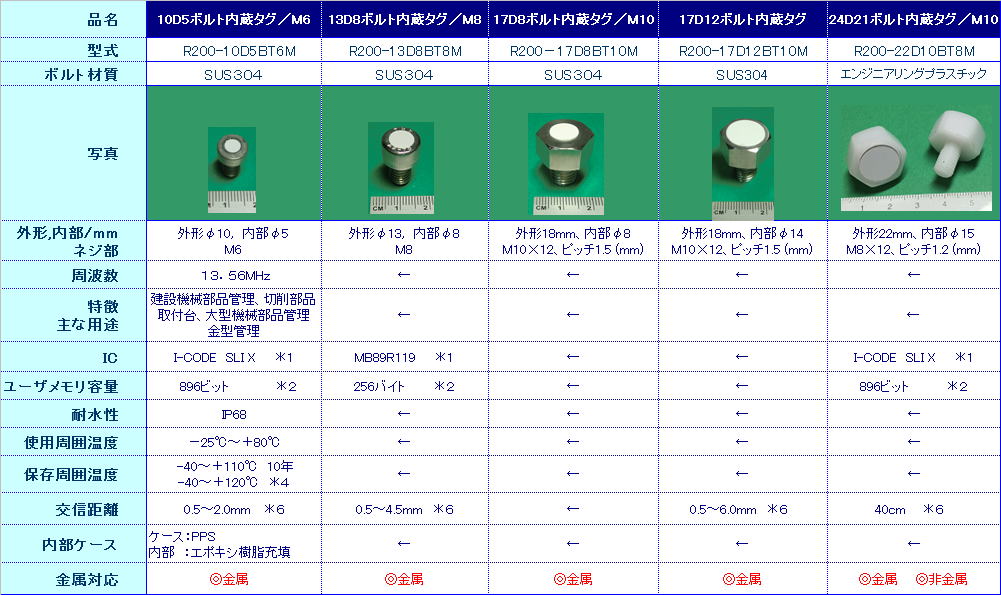

13 13.56MHz 耐熱ボルト内蔵タグ一覧 (ISO15693/I-CODE SLI) (金属対応)   NFC 準拠


*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog13
R200-24D21BT10Metc.pdf へのリンク

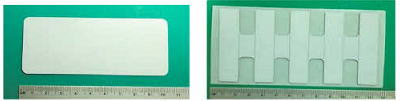

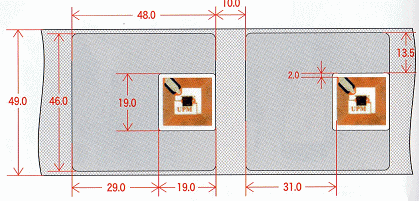

14. 13.56MHz 金属対応ICラベル/型式:R200-RF1919X) (金属対応)NFC 準拠
  13.56MHz 標準ICラベル/型式:R200-RF1919CA)  (非金属) NFC 準拠


特性
・動作温度:-25~70℃ ・保存温度:-15~70℃ ・ラベル材質:コート紙
・貼付:
金属 ・IC: I-CODE SLIX
特徴:

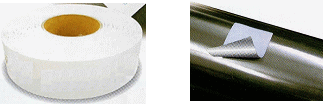

ロール形状の連続体で供給します。
・薄型・フレキシブルで
曲面への貼り付けが可能です。
・金属機器をはじめ種々な資産に貼り付け可能です。

プリンターでのリード・ライト・印字が可能です。
・希望標準ラベル、製作します。 IC、インレイ選択等、 ご相談下さい

・オプション:ラベル発行機で連続発行します。

主な用途:資産管理 流通管理 精密生産
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog14
R200-RF1919CA.pdf へのリンク

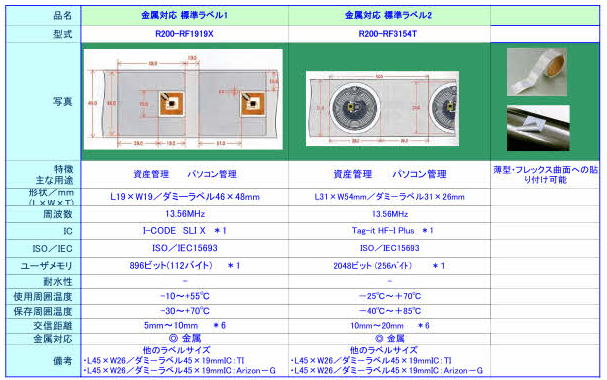

15. 13.56MHz 金属対応標準ラベル (ISO15693/I-CODE SLIX) (金属対応)    NFC 準拠


*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。

C
atalog15R200-RF1919Xetc.pdf へのリンク

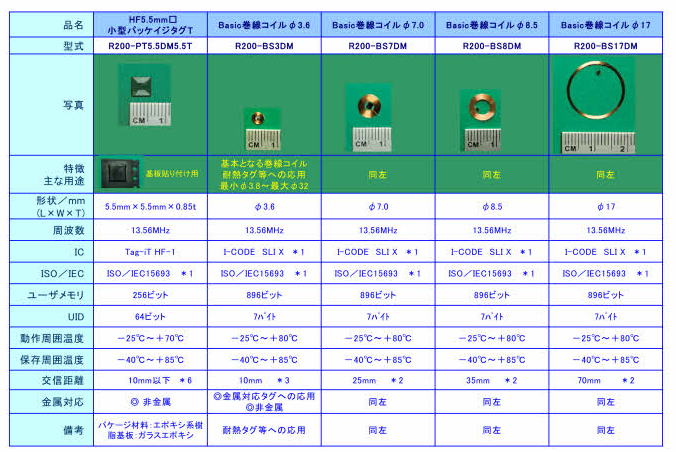

16. 13.56MHz
巻線コイルタグ (ISO15693/I-CODE SLI) (非金属) NFC 準拠


*1/ICは変更可能です。ご相談ください。*2*3/使用するICとリーダライターにより変わります。
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog16
R200-BS3DMetc.pdf へのリンク

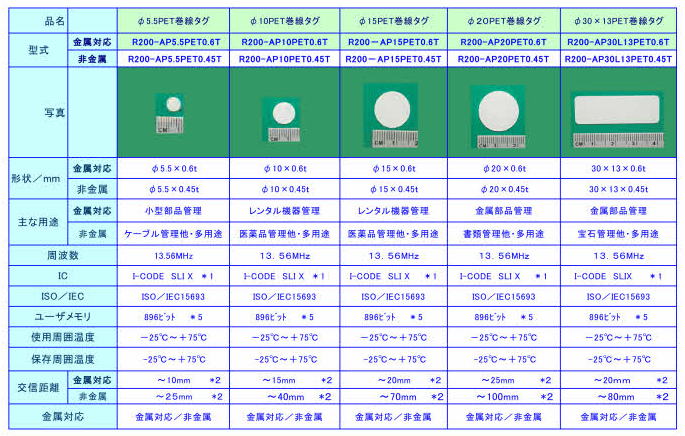

17. 13.56MHz PET巻線コイルタグ (ISO15693/I-CODE SLI) (金属対応 & 非金属)    NFC 準拠


 *1/ ICは変更可能です。ご相談ください。*2/ 使用するICとリーダライターにより変わります。
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog17
R200-AP5.5PET0,6T.pdf へのリンク

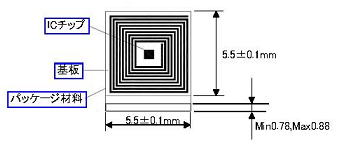

18.13.56MHz
5.5mm□小型パッケージタグ(耐環境性) (非金属) NFC 準拠


型式:R200-PT5.5DM5.5A
形状:5.5×5.5×0.85mm

特徴:
耐環境性にすぐれています。
・温度サイクル:ー40℃ (30min)-125℃(30min) /20サイクル (参考)

・高温高湿:85℃-85%RH /500hr
・耐水性: 水中放置 168hr
・小型のため取りつけ場所を選びません
・基板管理用にはテーピングリール仕様で出荷します。
仕様:
作動距離 10mm以下(大成ラミック製リーダライタ)
   パッケージ材料:エポキシ系樹脂
   基盤:ガラスエポキシ /FR-4
用途:基板管理
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog18R200-PT5.5DM5.5T.pdf へのリンク

19.13.56MHz  耐熱スクエアICタグ & φ15.5耐熱タグ (非金属) NFC 準拠


型式:R200-AP13SP13T2       型式:R200-HP15DM3C
形状:L13×W13×T2          形状:φ15.5×T3.0
・交信距離:MAX40mm :*1 ・動作温度:-25~90℃ *2 ・保存温度:-25~120℃ *1
・材質:PA9T ・防水:
IP68 ・IC:I-CODE SLIX
特徴:
・物に取り付けて、製品管理、物流管理に適します。
薬品&科学物質等に優れる。耐環境性に優れる。
・耐熱
120℃に優れる。
・小型のため取り付け場所を選びません。
 *1 参考値です。実際の使用環境でお試しの上、お使いください
主な用途:物流管理 シリコン耐熱プレート内部埋め込み 点検保守 工具管理 行程管理
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog19
R200AP13SP13T2&R200-HP15DM3C.pdf へのリンク

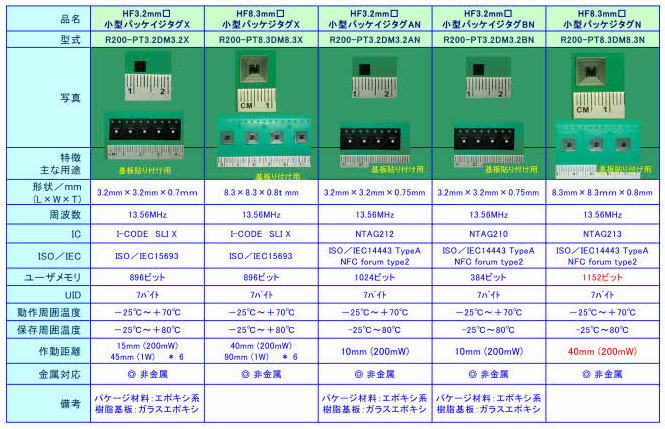

20.13.56MHz 小型パッケージタグ(耐環境性) 一覧 (非金属) NFC 準拠


*6/交信距離は使用するリーダライターとそのアンテナの大きさで変わります
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog20
R200-PT3.2DM3.2Xetc.pdf へのリンク

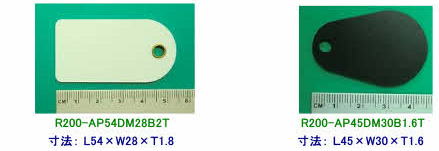

21.13.56MHz キーリングICタグ  (非金属)  NFC準拠


・交信距離:MAX70mm :*1 ・動作温度:-25~75℃ *2 ・保存温度:-25~120℃ ・材質:PVC&
      グラスファイバー ・印刷:カラー印刷&レーザ印刷 ・IC:I-CODE SLIX

特徴:
・物に取り付けて、製品管理、物流管理に適します。
・カラー印刷、レ-ザ-印刷 (オプション) できます。
・小型のため取り付け場所を選びません。
カラー印刷&レーザ印刷が可能です。
  *1 参考値です。実際の使用環境でお試しの上、お使いください
主な用途:物流管理 点検保守 工具管理 行程管理
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog21R200-AP54DM28B2Tetc.pdf へのリンク

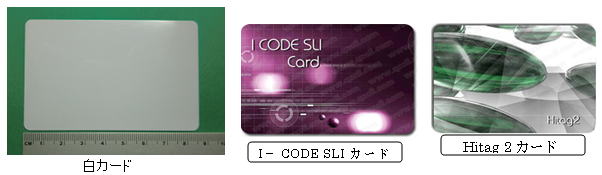

22. 125KHz, 13.56MHz, UHF 非接触ICカード (非金属) NFC 準拠

型式:RX00-HP85DM 53A
形状: 85.60×53.98× 0.76mm /JIS X 6301

特徴:
・非接触ICカードはLF、HF、UHF各種ICチップを内蔵できます。
・無地の白カードでの供給の他、カードプリンターや各種の印刷技術で
 カラフルなカード
も供給します。

・異なる周波数(
UHF帯+HF帯, UHF帯+LF帯)の同一カード組み込み、

磁気テープの組み込も可能です。
IC指定も可能です。HITAG1(LF)、MIFARE Ultralght、FeliCa Light、              Tag-itHF-1Pro(HF)、 Monza4(UHF)等
アンテナは LF:巻線アンテナ、 HF:エッチングor巻線アンテナ、UHF:エッ         チングアンテナ
・本カードの
ラベル化も可能です。 お問い合わせ下さい。
少量のご注文にも応じます。最低注文数量は時期と使用ICによって違います。
用途:IDカード 入退室管理 流通管理 資産管理 車両入退場管理 図書館
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog22RX00-HP85DM53A.pdf へのリンク


UHF帯/920MHz ICタグ

23. UHF帯 超小型金属対応ICタグ/3Φ×12mm スティックタグ (金属対応)

型式:R300-AP3DM12C
・動作周波数帯:868~928MHz・通信距離:100cm *1
・動作温度:-40~85℃ ・保存温度:-40~
120℃ *2 ・材質:PPS
・防水:
IP68 ・貼付:金属 ・IC: Impinj Monza R6P
*1:金属の種類、金属への取り付け位置、設置環境また、使用するリーダライタで変わります。
   実際の環境で試用の上、お使いください。
*2:(参考値) 実際の使用環境でお試しの上、お使いください。

特徴
:1.UHFで超小型。
   2.最新のICを使用。
   3.金属上で作動します。
   4.通信距離が大きい。
   5.防水性に優れる。(IP68)
   6.耐熱性に優れる。
用途:工具管理
精密生産機器への組み込み サーバ管理
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。

Catalog23R300-AP3DM12C.pdf へのリンク

24. UHF帯 金属対応ラベル R & S (金属対応)


型式:R300-AP100DM40BT  型式:R300-AP45DM13B1.1TS
形状: 100×40×0.8mm     形状45×13×1.1mm
交信距離3.5m (1W) *1   交信距離:1.0m(1W)
IC:Impinj Monza4QT      IC:Impinj Monza 4i
使用温度:
ー35℃~85℃    使用温度:-35℃~85℃
保存温度:-35℃~85℃    保存温度:110℃ 10mim
材質:PET          材質:PET
防水:IP68          防水:IP68
金属対応: 金属       金属対応:  金属
その他:プリンター用スロット有       同左

特徴
・通常のICタグでは不可能な金属上での読み取り/書き込みが可能です。
・薄型・フレキシブルで曲面への貼り付けが可能です。
・小型のため取り付け場所を選びません。
大きな作動距離がとれます。
*1金属への取り付け位置、使用する環境で異なります
主な用途:資産管理 金属部品管理 リース物件管理
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog24R300-AP100DM40B0.8B1.1TS.pdf へのリンク

25. UHF帯 L 52×W23×T5.7 金属対応耐熱ICタグ (金属対応)

形状L52×w32×T5.7mm
型式:R300-AP52DM23B5.7MB
IC:Impinj R6-PC
使用温度:
ー40℃~85℃    保存温度:-40℃~125 *1
材質:PA9T          防水:IP68
金属対応: 金属表面貼り付け & 裏面貼り付け
*1(参考値)実際の現場で試用して、ご使用ください。
特徴
通常のICタグでは不可能な金属上での読み取り/書き込みが可能です。
金属裏面に貼り、表から通信できます。*1
・耐環境性に優れています。使用環境で試験してご確認ください。
・小型のため取り付け場所を選びません
*2:弊社にご相談ください。

主な用途:配管作業現場、金属資産管理
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog25R300-AP52M23B5.7MB.pdf へのリンク

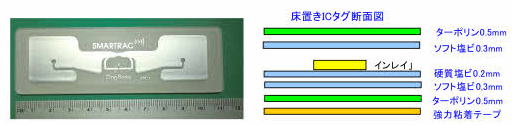

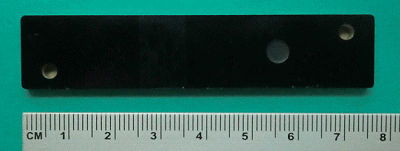

26. UHF帯 L110×W35×t2.2mm 床置きICタグ (非金属)


型式:R300-AP110DM35T2
形状: L110×W35×t2.2mm
表面:実際の色は不透明(黒)

交信距離:MAX12m (1W直線偏波) *1 IC:Impinj MonzaR6  使用温度:ー20~80℃
保存温度:
-20℃~80℃  材質/アンテナ:アルミニューム
               材質/ケース :特殊プラスチック多重構成
防水:
IP68  床面取り付け/万能強力粘着テープを使用していますが、床面材質に合わせます。
*1 使用する環境で異なります。使用する環境でご確認ください。
特徴
・通常のICタグでは不可能な床面に貼り付けて読み/書きが可能です。
・ホークリフト走行、AGV(無人走行搬送台車)等が走行中に上に載っても大丈夫なように作られていま す。(実際の使用環境下でご確認して、ご使用ください)
・耐水性に優れています。
主な用途:
ホークリフト走行倉庫、AGV走行路
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog26R300-AP110DM35T2.pdf へのリンク

27. UHF帯 L 56×W12×T1.8 ランドリーICタグ (非金属)


型式:
R300-AP56RE12S
形状:56×12×1.8mm
交信距離
2m (1W) *1 IC:Alien Higgs3  使用温度:ー20~85℃ 10 to 95% *2
保存温度:-20℃~100℃
  材質/アンテナ:銅
               材質/外側  :シリコン
防水:
IP68  アイロンプレス:200℃ 10秒以上  洗濯:200回以上 *1
水洗い:85℃ 60分以上 120℃ 10分以上 加圧脱水:60バール
*1 使用する環境で異なります。使用する環境でご確認ください。
*2 IC(Alien Higgs3)

特徴
・小型・薄型で柔軟性に優れています。
シリコン使用
・耐水性に優れています。 1m水面下浸透 60mm OK
・耐環境性(耐圧、耐熱、耐アルカリ)に優れています。 圧力脱水 60バール
・通信距離が大きい。約
2m *1
*1:(参考値)実際の現場で試用して、お使いください。
主な用途クリーニング現場、ドライクリーニング、その他洗たく物
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog27R300-AP56RE12S.pdf へのリンク

28.UHF帯 ボルト内臓ICタグ φ16mm-M10 (金属対応)


型式:R300ーAP16BT6.8M10
寸法:上図
交信距離:1m (1W) *1 IC:Alien Higgs3  使用温度:ー30~85℃
保存温度:-20℃~
180℃ *2 材質:表面樹脂/特殊エポキシ樹脂
                 材質:ボルト部/SUS304
防水:IP68
*1
使用する環境で異なります。使用する環境でご確認ください。
*2
参考値/実際に使用する環境にてご確認ください。
特徴:
金属体直接に取り付けられます。
・耐環境性に優れています。 特に耐熱性、耐水性に優れています。
  (実際の使用環境下でご確認して、ご使用下さい。)
・大きな交信距離が得られます。 約1m (1W) *1
・ ISO /IEC 18000-6C 準拠のすべてのリーダライタで読み書き可能です。
主な用途機械管理、エンジン管理、工作機械管理、レンタル機器
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog28
R300-AP16BT6.8M10.pdf へのリンク

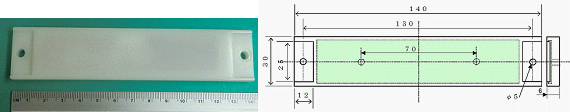

29.UHF帯 フレコン用ICタグ L140×W30×t6 (非金属)


型式:R300-AP140DM30B6T
形状:L140×W30×6.0t
 取り付けアナ径 5mm±0.5
交信距離:MAX10m (1W) *1 IC:Alien Higgs 3  使用温度:ー40~70℃
保存温度:-40℃~90℃
  材質/ケース :耐環境性ABS/材質は変更可能
防水:
IP68
*1
使用する環境で異なります。使用する環境でご確認ください。


特徴:
・ 大きな交信距離が取れます。 MAX
10m(1W) *1
防水性(IP68)に優れています。 使用環境で試験してご確認下さい。
・耐環境性に優れています。/
屋外仕様
・取り付け穴を有しているため、フレコンに直接取り付けることができます。穴形状は変更可能/量 産時
主な用途:廃棄物管理袋、フレコン管理、かご車管理、プラパレット管理
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい
Catalog29R300-AP140DM30B6T.pdf へのリンク

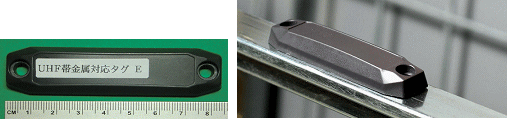

30. UHF帯 UHF金属対応ICタグ E 型 (金属対応)

取付け例
型式:R300-AP84DM21B10T
形状:L84×W21×T10
・交信距離金属上 5.2m  (1W
測定:富士通FTU-RW742固定)
1
      NOT金属
3.0m
 (1W測定:富士通FTU-RW742固定) 1
・IC: Impinj Monza 4QT  ・使用温度:ー35~85℃ ・保存温度:-35℃~85℃
材質/ケース :エンジニアリングプラスチック
・防水:
IP68  ・対候性ラベル貼り付け可能
・表面ラベル/耐候性ラベル貼り付け可能&合成紙(強粘着性)+サンカットフィルム
・金属面取り付け:裏面/マグネットシート貼り付け可能

        裏面/両面強粘着テープ貼り付け可能
*1 使用する環境で異なります。使用する環境でご確認ください。

特徴:

通常のICタグでは不可能な金属上での読み取り/書き込みが可能です。

・小型でも大きな作動距離 (金属上:5.2m/1W)  (非金属上:3.0m/1W)がとれます。
・ 耐環境性に優れています。 使用環境で試験してご確認下さい。
・小型で場所を取りません。(狭い場所に設置可能です)

耐水性に優れています。(IP68)
主な用途:多用途資産管理、航空コンテナ管理
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog30R300-AP84DM21B10T.pdf へのリンク

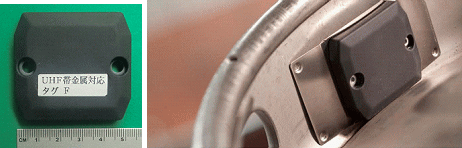

31. UHF帯 UHF金属対応ICタグ F 型 (金属対応)

  取付け例
型式:R300-AP51.5SQ47.5T10
形状:L51.5×W47.5×T10mm
・交信距離:金属上 2.8m  (1W
測定:富士通FTU-RW742固定)
1
      NOT金属
1.5m
 (1W測定:富士通FTU-RW742固定) 1
・IC: Impinj Monza 4QT  ・使用
温度:ー40~85℃
・保存温度:-
55℃(3時間)~
100℃
 最高温度:125℃(1時間) *1
・材質/ケース :エンジニアリングプラスチック
・防水:
IP68  ・対候性ラベル貼り付け可能
・表面ラベル/耐候性ラベル貼り付け可能&合成紙(強粘着性)+サンカットフィルム
・金属面取り付け/裏面/マグネットシート貼り付け可能

裏面/強粘着テープ貼り付け可能
         ボルトOK
・耐圧:170kPa

*1 数値は参考値です。使用する環境異なります。使用する環境でご確認ください。
特徴:

通常のICタグでは不可能な金属上での読み取り/書き込みが可能です。

・ 耐環境性(耐熱性、防水性、耐薬品性)に優れています。 使用環境で試験してご確認下さい。
・2つの取り付け穴を有しているため、金属に直接取り付けることができます。
・大きな作動距離がとれます。
耐水性に優れています。(IP68)
主な用途:タイヤ生産管理、金属部品管理、車両管理
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog31R300-AP51.5SQ47.5T10.pdf へのリンク

32. UHF帯 UHF金属対応ICタグ G 型 (金属対応)


                           取付け例
型式:R300-AP155DM26B14T
形状:L155×W26×T14.5
・交信距離金属上
15.5 m   (1W測定:富士通FTU-RW742固定)
1
      NOT金属
12.5 m
 (1W測定:富士通FTU-RW742固定) 1
・IC: Impinj Monza 4QT  ・使用温度:ー35~65℃ ・保存温度:-35℃~65℃
材質/ケース :エンジニアリングプラスチック
・防水:
IP68  ・表面ラベル/対候性ラベル貼り付け可能
・金属表面/耐候性ラベル貼り付け可能&合成紙(強粘着性)+サンカットフィルム
・金属面取り付け:裏面/マグネットシート貼り付け可能

        裏面/両面強粘着テープ貼り付け可能
*1 使用する環境で異なります。使用する環境でご確認ください。

特徴:

通常のICタグでは不可能な金属上での読み取り/書き込みが可能です。

大きな作動距離 (金属上:15.5m/1W)  (非金属上:12.5m/1W)がとれます。
・ 耐環境性に優れています。 使用環境で試験してご確認下さい。
・小型で場所を取りません。(狭い場所に設置可能です)

耐水性に優れています。(IP68)
主な用途:航空コンテナー管理、大型トラック荷物管理
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog32R300-AP155DM26B14T.pdf へのリンク

33. UHF帯  34Φ 金属対応耐熱ICタグ (金属対応)



型式:R300-AP34DM6T
動作温度:-40~85℃ ・保存温度:-40~100℃ 160℃-50 hrs(参考値) *1
                         190℃- 4 hrs(参考値) *1
                         230℃-30 min(参考値) *1
・材質:PA6 ・防水:
IP68
・貼付:金属 ・IC: Alien Higgs 3

*1 使用する環境で異なります。使用する環境でご確認ください。
特徴

耐熱性 (100℃) に優れています。使用環境で試験してご確認ください。
 ・取り付け穴を有しているため、金属に直接取り付けることができます。
 ・防水性(
IP68)に優れています。 使用環境で試験してご確認下さい。
 ・ケースは耐薬品性、耐衝撃性に優れた PA6(6ナイロン) を使用

*その他詳細はカタログを見てください。カタログは弊社にご請求ください。
主な用途:金属機械部品管理
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog33R300-AP34DM6T.pdf へのリンク

34.UHF帯 耐環境性金属対応スクエアタグ (金属対応)

型式:R300-AP52SQ43P
形状:L52×W43×T10
特徴通常のICタグでは不可能な金属体上での読取り/書き込みが可能。
耐熱性、耐環境性に優れています。
防水性(IP68)に優れています。

・2つの取付け穴を有しているため金属に直接取り付けることができ ます。
交信距離: 4.0 m測定:SPEEDWAY Revolution R420/Impimj  *1
*1交信距離はリーダライタの性能、アンテナサイズまた使用環 境により変動します。使用環境で 試験して、ご確認下さい。
耐熱性使用周囲温度湿度/ー40℃~+85℃(RH60%)
     保存周囲温度・湿度/
ー40℃~+120℃(RH60%)
用途:建設機械管理 物流管理 資産管理 流通管理 在庫管理
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog34R300-AP52SQ43P.pdf へのリンク

35.UHF帯 30φ耐熱ICタグ (非金属)


型式:R300-AP30DM3T
形状:上図
交信距離: 2.5 m測定:CSL-461-1  *1
耐熱性使用周囲温度湿度/ー40℃~+85℃(RH60%)
     保存周囲温度・湿度/
ー40℃~+120℃(RH60%)
         参考値/190℃ 4時間 250℃  2時間
材質:PA9T
防水性:IP68
*1交信距離はリーダライタの性能、アンテナサイズまた使用環 境により変動します。使用環境で 試験して、ご確認下さい。
特徴
耐熱性、耐環境性に優れています。
防水性(IP68)に優れています。

・2つの取付け穴を有しているため金属に直接取り付けることができ ます。
用途:
建設機械管理 物流管理 資産管理 流通管理 在庫管理
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog35R300-AP30DM3T.pdf へのリンク

36. UHF帯 L39×W10×T4 金属対応耐熱タグ Ⅰ 型 (金属対応)


型式:R300-AP75DM28B3T
形状:L75×W16×T3.1

・交信距離金属上3.5 m   (1W
測定:Fixed reader ) 1
      NOT金属
2.5 m
 (1W測定:Fixed reader )) 1
・IC: Alien Higgs3  ・使用温度:ー35~85℃ ・保存温度:-35℃~150℃
500サイクル OK
材質/ケース :FR4 /ガラスエポキシ樹脂積層
・防水:
IP68  ・表面ラベル/対候性ラベル貼り付け可能
・金属表面/耐候性ラベル貼り付け可能
・金属面取り付け:
裏面/両面強粘着テープ貼り付け可能
*1 使用する環境とW/Rで異なります。使用する環境でご確認ください。

特徴:
通常のICタグでは不可能な金属体上での読取り/書き込みが可能です
・耐熱性、耐環境性に優れています。
・防水性(IP68)に優れています。
・交信距離:
3.5m/(1W/測定:Fixed readerj) *1
*1交信距離はリーダライタの性能、アンテナサイズまた使用環境により変動します
用途 : 工具管理、製造管理、部品管理、入出庫管理
*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog36R300-AP75DM16B3T.pdf へのリンク

37. UHF帯超小型金属対応ICタグ /L6.0×W2.0×T2.0mm (金属対応)


型式:R300-AP6DM2B2TR

動作周波数帯:868~928MHz・通信距離:100cm *1
・動作温度:-40~85℃ ・保存温度:-40~85℃ ・材質:プラスチック
・貼付:金属 ・IC: Impinj Monza R6P
・パッケージ:リール/プラスチック ・供給:リール供給 330φ
*1:金属への取り付け位置、使用する環境で異なります

特徴:1.UHFで超小型。
   2.最新のICを使用。
   3.金属上で作動します。
   4.通信距離が大きい。
用途:工具管理 精密生産機器への組み込み サーバ管理

*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog37R300-AP6DM2B2TR.pdf へのリンク

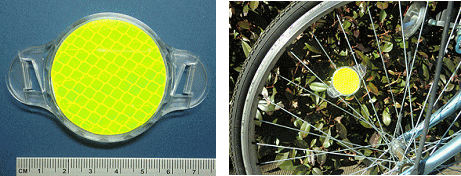

38. UHF帯 自転車用ICタグ内臓リフレクター L75×φ48×T8 (非金属)

 取り付け例
 型式:R300-AP48DM75B8T
 形状:横/長径75mm 縦/短径48mm
・交信距離:70cm (参考値) /TFU-RW651(富士通ハンディ型:0.25W特定小電力)*1
IC:Impinj Monza5 ・使用温度:ー40~85℃
・保存温度:-40℃~85℃
  ・材質/アンテナ:アルミニューム
                   成形品 :透明スチロール樹脂
・保存可能期間:製造より2年間/+20℃, 50%RH
・防水:ふたはねじ止めで
密封されているので雨水は入りません
・重量:約15g
・表面デザイン数種あります。
*1
使用する環境で異なります。使用する環境でご確認ください。
主な用途:レンタル自転車

*その他詳細はカタログを見てください。電話でもお問い合わせ下さい。
Catalog38R300-AP48DM75T.pdf へのリン


バナースペース

アールエフ・テクノロジー株式会社

〒330-0071
埼玉県さいたま市浦和区上木崎2-7-27フォーサイトパークス123

TEL 048-699-9062
FAX 048-699-8869
